Hintergrund
Das Hin und Her ist in der Hausautomation auf intuitive Weise kaum möglich und erfordert oft den Einsatz mehrerer Module, um diese Funktion auszuführen. Wenn wir uns auf ein Zigbee-Modell verlassen wollen, wird das Feld der Möglichkeiten weiter eingeschränkt. Vor diesem Hintergrund freuen wir uns, Ihnen die Z BMINIL2 die uns SONOFF geschickt hat. Wir danken ihnen übrigens!
Hardware Installation
- Bitte beachten Sie, dass die Spannung im Haus 220 V beträgt und tödlich sein kann. Rufen Sie unbedingt einen Elektriker an oder lassen Sie sich erst vergewissern, dass der Strom abgeschaltet ist!
Da mein Haus 5 cm dicke Gipskartonwände hat, kann ich keine Steckdosendosen verwenden. Auch der Austausch der Dosen ist nicht einfach. Der klare Vorteil des ZBMINIL2 ist zweifellos seine Größe. Er ist 4 cm breit, 3 cm lang und 2 cm dick und passt somit perfekt in meine kleinen Anschlussdosen.
Der zweite positive Punkt besteht darin, dass zwei Schalter angeschlossen werden können, entweder unabhängig voneinander und zur Steuerung derselben Lampe oder in einem Kippschaltersystem.
Beachten Sie, dass es sich auch um Zigbee handelt und von den meisten Jeedom-Plugins, einschließlich Zigbee2mqtt, nativ erkannt wird und keinen Neutralleiter erfordert.
Einziger Minuspunkt ist, dass es kein Zigbee-Router ist (wie die meisten Module ohne Neutralleiter).
Die Installation ist kinderleicht. Versorgen Sie das Modul mit dem Phasenkabel und gehen Sie dann zur Lampe. Die Steuerung erfolgt über einen Originalschalter oder einen Kippschalter, indem Sie diese einfach an S1 und S2 anschließen. Kurz gesagt: Nichts ist einfacher, als wenn Sie bereits einen Kippschalter haben, der nicht an das Haus angeschlossen ist! Da dieses System direkt steuerbar ist, müssen Sie sich bei einem Ausfall der Hausautomation oder von Zigbee keine Sorgen machen! Die Schalter funktionieren weiterhin! Das Beste in Sachen WAF!
Hier sind einige Schaltpläne für einen einfachen Schalter:


Lassen Sie bei der Verkabelung ohne Schalter die Kabel nicht freiliegen, wie auf meinem Foto!

Mit einem Schalter
Für einen Kippschalter hier einige Schaltpläne: (Ich habe das Beispiel links im Haus genommen)

Paarung
Auch hier ist alles ganz einfach. Halten Sie einfach die entsprechende Taste gedrückt und versetzen Sie Ihren Zigbee-Koordinator in den Kopplungsmodus, damit er sofort erkannt wird. Mit Zigbeelinker ist es magisch! Die Reaktionsfähigkeit ist garantiert, egal ob über einen physischen Schalter oder einen Computer-Trigger.


Zigbee2mqtt-Frontend

auf Zigbeelinker

Beispiele des Szenarios
1. Ausschalten nach Inaktivität
Da meine Toilette oft eingeschaltet bleibt, wollte ich, dass sie sich nach 1 Minute Inaktivität ausschaltet.

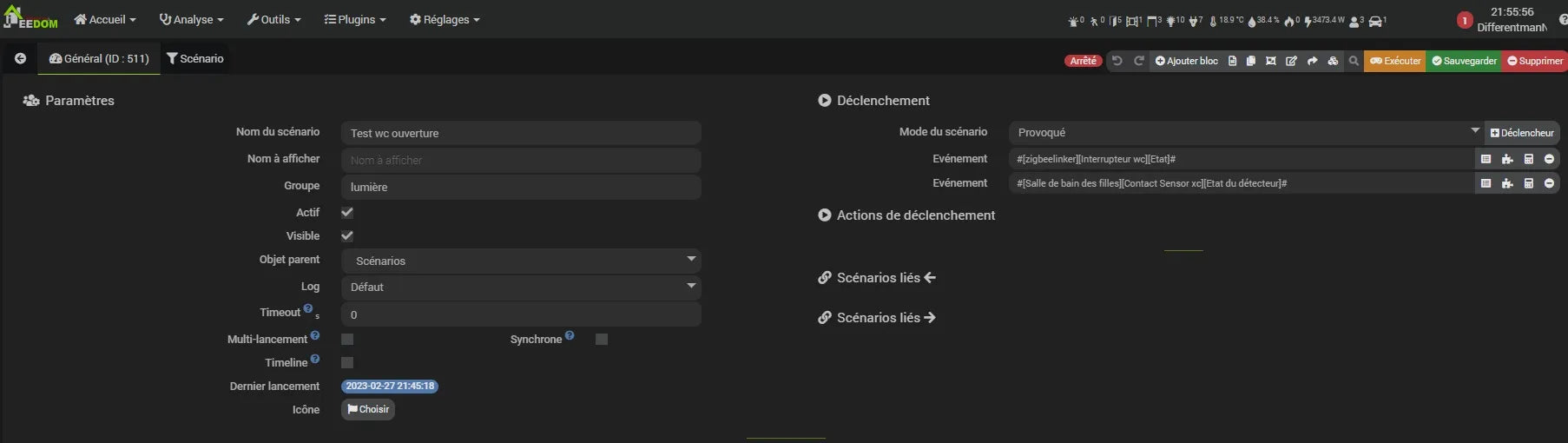

Zunächst legen wir den Türsensor und den Toilettenschalter als Auslöser fest.

Hier ist das zugehörige Szenario:

Nichts allzu Komplexes, aber es erfüllt seinen Zweck.
Zuerst verwenden wir ein „remov inat“, um die Verzögerung zu entfernen, wenn das Szenario neu gestartet wird.
Anschließend legen wir die erste Bedingung fest: Wenn die Tür offen, es dunkel und der Schalter ausgeschaltet ist, schalten wir das Licht ein. Wir achten darauf, die Option „Keine Wiederholung“ zu aktivieren.
Um das Licht auszuschalten, prüfen wir, ob die Tür geschlossen ist. Ist der Schalter eingeschaltet und es erfolgt keine Bewegung, starten wir einen einminütigen Countdown. Ist nach einer Minute immer noch keine Bewegung zu sehen, ist der Schalter eingeschaltet und der Bewegungsmelder länger als 30 Sekunden inaktiv, schaltet sich das Licht aus. Wir verwenden hierfür die PHP-Funktion „lastChangeStateDuration(#[Girls bathroom][Contact Sensor xc][Statut de détection]#,0)>30“ (zum Verständnis der Funktionen ).
2. Ausschalten eines Wechselschalters mit einem einfachen Timer
Die Zweiwegeschalterfunktion ermöglicht es uns, die Ein-/Aus-Funktion des Schalters über Jeedom zu steuern, ohne die Doppelschalterfunktion des Lichts zu verlieren.

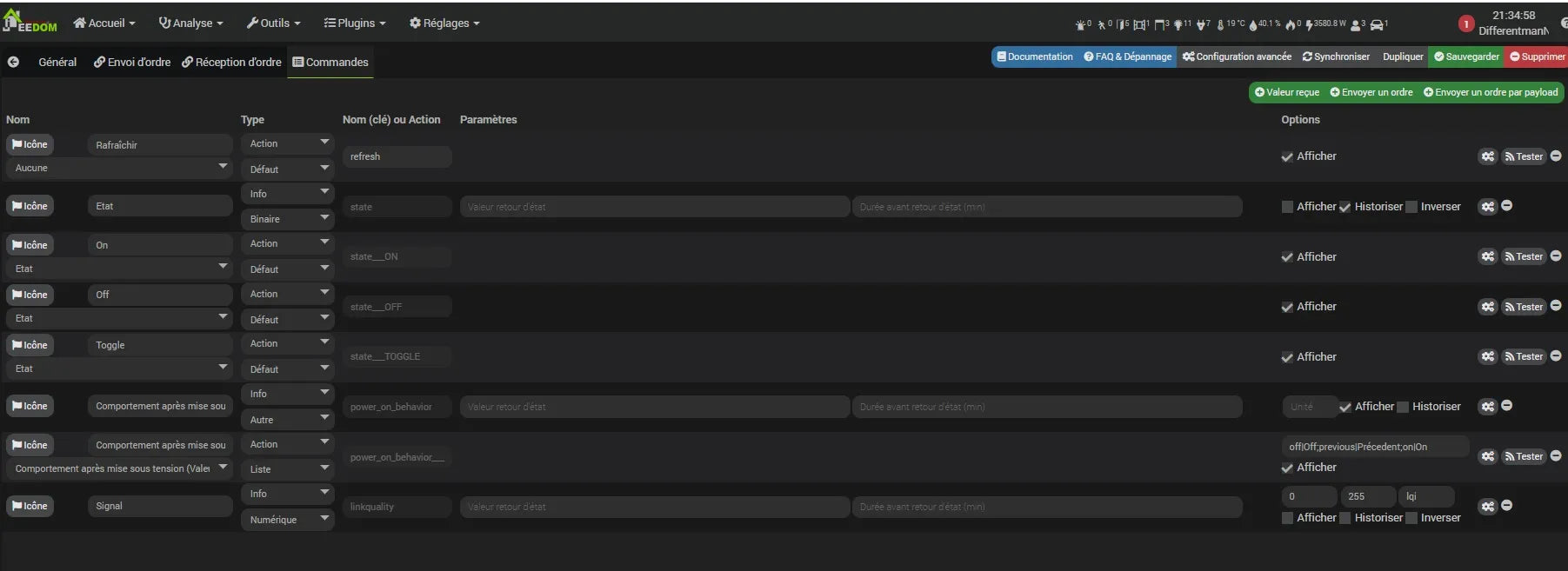

Ich möchte beispielsweise, dass mein Flurlicht nach 5 Minuten ausgeht und nutze dafür die Zahnradfunktion des Geräts.


Bei dieser Wertaktion schaltet sich mein Schalter automatisch aus, wenn er länger als 5 Minuten eingeschaltet ist.
3. Aus-Modus
Auch hier ist nichts besonders Kompliziertes. Ich habe einen Modus, der ausgelöst wird, wenn mein Haus in den Abwesenheits- oder Nachtmodus wechselt. Dadurch werden alle Lichter ausgeschaltet, um Energieverschwendung zu vermeiden. Ich muss also nur die Aus-Funktion zum Aus-Modus hinzufügen.

Abschluss
Dank seiner Größe, seiner Funktionalität, seines Protokolls und seines Designs ist der ZBMINIL2 ein großartiger Verbündeter für die Heimautomatisierung Ihrer nicht neutralen Schalter, egal ob ein- oder zweipolig!
Kurz gesagt: Wir lieben es!
Ich hoffe, dieser Produkttest gibt Ihnen einige Ideen und Inspirationen.
Denken Sie daran, dass das Leben eine Party ist.
Loic
