Quels sont les nouveaux modes de déclenchement pour l'interrupteur externe de MINI ? – Mode Edge

Le mode Edge, l'un des trois nouveaux modes de déclenchement, est conçu pour changer l'état de la charge à chaque pression du bouton d'interrupteur sans avoir à vérifier l'état marche/arrêt depuis le bouton.

Aperçu

Tout d'abord, une question importante pour vous – Savez-vous quelle est la caractéristique principale de SONOFF MINI? Peu importe si cela vous semble clair ou non. La caractéristique généralement exceptionnelle de l'interrupteur intelligent MINI est que les interfaces S1 et S2 sont conçues pour une connexion à un interrupteur lumineux externe, offrant ainsi une manière supplémentaire de contrôler la mise sous tension et hors tension du relais MINI.

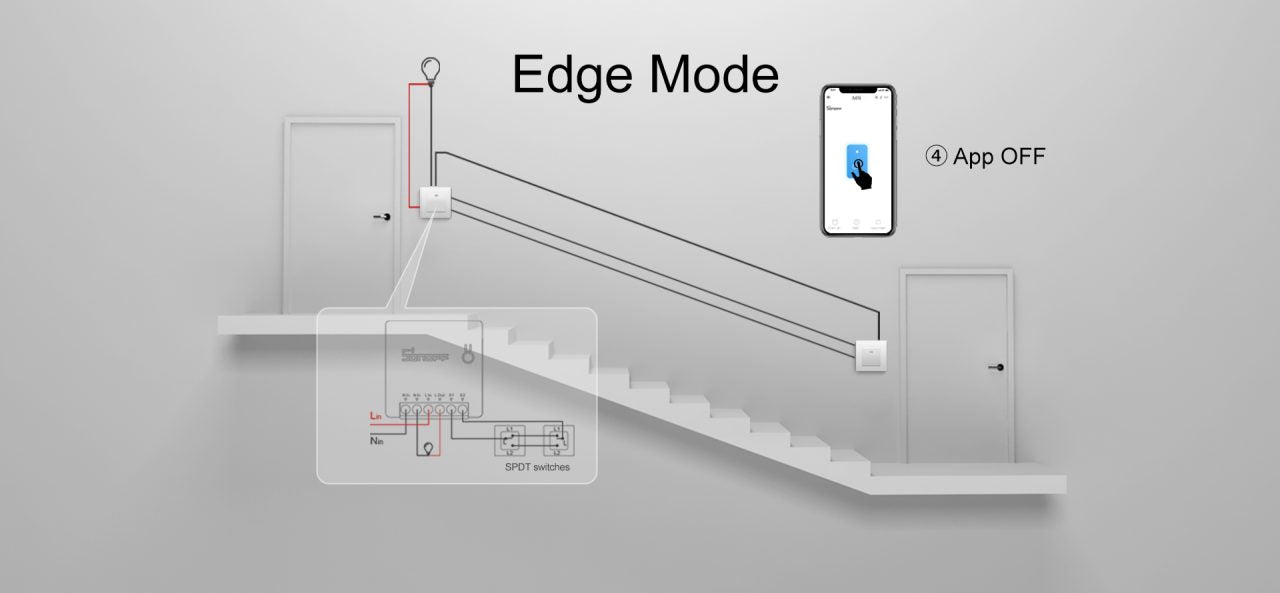

Comme d'autres interrupteurs, MINI vous permet de connecter un interrupteur à bascule lumineux (sans rebond entre les positions On et Off) pour réaliser le contrôle d'une même lumière depuis deux emplacements, comme allumer la lumière de l'escalier en bas et l'éteindre en haut. Différemment, en connectant une lumière à MINI, vous pouvez activer le contrôle à distance via une application mobile, pour l'allumer ou l'éteindre n'importe où, n'importe quand. En plus du contrôle à distance par application, MINI peut fonctionner avec un assistant vocal intelligent comme Alexa et Google Home, ce qui offre la possibilité d'un contrôle vocal mains libres de la lumière, plus simple pour gérer votre maison de manière intelligente.

MINIR2 et MINIR4 les deux ont ce mode.

Changements d'état de l'interrupteur externe

Dans le circuit MINI, le S1 est au niveau de masse du signal tandis que le S2 est en suspension avec une résistance de tirage à 3,3 V. Le changement d'état de l'interrupteur externe déclenche le changement de niveau du signal S2. Lorsque S1 et S2 sont déconnectés (l'état de l'interrupteur externe est ouvert), le niveau du signal S2 reste à un niveau haut de 3,3 V, la connexion de S1 et S2 ferait passer le niveau du signal S2 à « masse » bas. Voici un tableau indiquant la relation entre l'état de l'interrupteur externe et le niveau du signal.

Cette fois, MINI apporte une nouvelle amélioration basée sur la connexion d'interrupteur externe précédente, qui couvre 3 modes de déclenchement externes :

• Mode Edge
• Mode impulsion
• Mode suivant

MINIR2 et MINIR4 les deux ont ce mode.

Qu'est-ce que le mode Edge

Avant d'aborder le mode edge, apprenons le terme électronique : détection de front de signal. Cela fait référence à une technique largement utilisée dans les logiciels embarqués et l'électronique. Un front de signal est défini comme la transition du signal d'un état haut à un état bas ou d'un état bas à un état haut, comme le montre le tableau des niveaux de signal ci-dessus.

D'après ce tableau, une front descendant serait observé pour le changement d'état de « Ouvert à Fermé ». De même, un front montant se produit lorsque l'état de l'interrupteur passe de « Fermé à Ouvert ». Dans ce mode, soit le front descendant (contact de l'interrupteur passant de ouvert à fermé), soit le front montant (contact de l'interrupteur passant de fermé à ouvert) est le signal déclencheur pour le changement d'état du relais MINI.

En mode edge, la charge de MINI réagit à chaque opération de l'interrupteur, que l'interrupteur externe soit mis sur « On » ou « Off », c'est-à-dire que l'interrupteur est basculé pour un « On » ou « Off » continu après chaque pression.

Conclusion

MINI est un appareil polyvalent qui peut être facilement connecté à différents types d'interrupteurs, y compris les interrupteurs à verrouillage automatique et les interrupteurs unipolaires à double position. Lorsqu'il est utilisé avec des interrupteurs à commande bidirectionnelle, MINI peut être configuré pour fonctionner en mode Edge, ce qui permet un contrôle bidirectionnel des systèmes d'éclairage.

En mode Edge, MINI peut basculer l'état de son relais lorsqu'il est déclenché par un interrupteur, ce qui en fait un choix idéal pour contrôler l'état marche/arrêt des lumières. Cette fonctionnalité facilite le contrôle des systèmes d'éclairage depuis plusieurs emplacements à l'aide d'interrupteurs à commande bidirectionnelle.
